君正UVC驱动框架概述

tomgzhe • 文章来源: TomgZHE研习社 • • LINUX, 嵌入式 • 148 views
内容纲要

一、君正UVC驱动框架概述

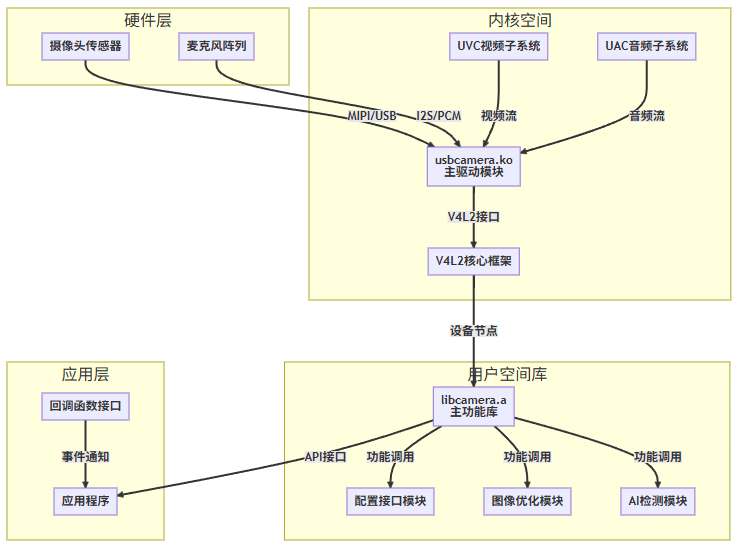

君正UVC驱动框架是一套完整的USB视频类（UVC）和音频类（UAC）驱动解决方案，包含内核模块、用户态库和配置文件解析模块，支持摄像头和音频设备的硬件操作、流数据处理及配置管理。以下为框架的详细说明和模块划分。
file

二、框架模块说明

1. usbcamera.ko
作为内核模块，负责向Linux内核注册驱动程序，提供video0和gaudio0设备节点，支持UVC/UAC标准协议。其功能包括：

  • 设备枚举与初始化。
  • 提供V4L2接口（如/dev/video0）和ALSA接口（如/dev/gaudio0）。
  • 响应硬件中断并管理数据传输。

2. libusbcamera.a
用户态操作库，封装对内核驱动的控制接口，分为三类功能：

  • CT（Control）：硬件控制（光圈、变焦、对焦等）。
  • PU（Processing Unit）：图像质量调整（亮度、对比度、饱和度等）。
  • EU（Extension Unit）：扩展功能（AI检测、特效等）。
    依赖子库libconfig.a、libmodule.a和libucamera.a实现UVC/UAC的配置管理。

3. libconfig.a
解析"uvc.config"配置文件，动态配置设备参数：

  • UVC编码格式（MJPG/H264/H265/YUV）、分辨率、码率。
  • UAC采样率、声道数、数据格式。

  • 模块开关状态（如是否启用AI模块）。
    uvc.config文件信息如下：

    #设备信息
vendor_id       :0xA108
product_id      :0x2240
device_bcd      :0090
serial_lab      :Ucamera001
product_lab     :SmartBar USB Camera
manufact_lab    :SmartBar Semiconductor Co.,Ltd
adb_en          :1

#isp sensor 编码等参数设置
sensor_name     :sc301iot
i2c_addr        :0x30
default_boot    :0
sensor_fps      :30
sensor_width    :2048
sensor_height   :1536
hvflip          :0
rcmode          :1
##码率 2Mbps
bitrate         :3000
qp_value        :60
qp_reform       :0
gop             :30
bcsh_en         :0
bcsh_low        :15
bcsh_high       :235
ivdc_mode       :0
ivdc_jpegv      :0

#uvc vc 设置(CT/PU/EU)
ct_controls :0x2a,0x02,0x02
pu_controls :0x1f,0x05
eu_en       :1
eu_num      :1
eu_guid     :0x38,0xAB,0xE4,0x62,0x6E,0x76,0x54,0x4B,0xA8,0x45,0xBA,0x59,0x3A,0xB3,0xC0,0xA5
eu_controls :0x00,0x10,0x0

#音频设置(amic dmic spk)
audio_name           :SmartBar USB Audio
amic_en              :1
dmic_en              :0
amic_samplerate_num  :1
amic_samplerate_list :8000
amic_bitwidth        :16
amic_soundmode       :1
#单位为db(spk同理)
amic_volume          :95

spk_en         :1
spk_samplerate :8000
spk_bitwidth   :16
spk_soundmode  :1
spk_volume     :0

#Facezoom参数设置
facezoom_en    :0
facezoom_mode  :2

#视频设置
video_name      :SmartBar USB Camera
led_en          :1
led_gpio        :0
led_level       :1
#(mc + 1) * mps 代表最大带宽，mps_num:支持的带宽个数,最大设置为11，mps_list:支持的带宽，必须从小到大排列
mc              :7
mps             :1024
mps_num         :11
mps_list        :192/384/512/640/800/944/1280/1600/2048/3000/3072
stillcap_en     :1
h264_en         :3
h265_en         :2
mjpeg_en        :1
nv12_en         :0
yuyv_en         :0
winhello_en     :0
#fps_num:支持的帧率个数，fps_list:支持的帧率,必须为整数，必须从大到小排列
fps_num         :7
fps_list        :30/25/20/15/10/7/5
nframes         :5
{2048, 1536}
{1920, 1080}
{1280, 720}
{640,  480}
{640,  360}

4. libimp.a
提供流数据处理接口（君正编码库）：

  • UVC：获取YUV420数据，支持编码为MJPG/H264/H265。
  • UAC：获取PCM音频数据，支持重采样和格式转换。

三、数据流与模块交互

  1. 初始化阶段
    usbcamera.ko加载后创建设备节点，libusbcamera.a通过ioctl与节点交互，读取uvc.config配置（由libconfig.a解析,以下是读取文件信息，并通过module_config_get_hex接口解析相应的配置信息（设备信息、camera帧率配置等），详细参考以下代码：

    int device_param_init(device_info_t* dev_info)
{
int ret;
int temp_int; // 使用这个变量去获取int型的数据，防止非int型变量引入地址时发生强转int型导致内存数据出错

ret = module_config_get_hex("vendor_id", &temp_int);
if (ret < 0) {
    dev_info->vendor_id = VENDOR_ID;
} else {
    dev_info->vendor_id = (uint32_t)temp_int;
    printf("INFO[%s]: vendor id 0x%x\n", MODULE_TAG, dev_info->vendor_id);
}

ret = module_config_get_hex("device_bcd", &temp_int);
if (ret < 0) {
    dev_info->dev_bcd = DEVICE_BCD;
} else {
    dev_info->dev_bcd = (uint32_t)temp_int;
}

ret = module_config_get_hex("product_id", &temp_int);
if (ret < 0) {
    dev_info->product_id = PRODUCT_ID;
} else {
    dev_info->product_id = (uint32_t)temp_int;
}

ret = module_config_get_string("serial_lab", (char*)dev_info->serial_number);
if (ret < 0) {
    strcpy((char*)dev_info->serial_number, SERIAL_LABEL);
} else {
    /*printf("INFO[%s]: serial_label %s\n", MODULE_TAG, dev_info->serial_number);*/
}

ret = module_config_get_string("product_lab", (char*)dev_info->product_label);
if (ret < 0) {
    strcpy((char*)dev_info->product_label, PRODUCT_LABEL);
}
/*printf("INFO[%s]: product_label %s\n", MODULE_TAG, dev_info->product_label);*/

ret = module_config_get_string("manufact_lab", (char*)dev_info->manufact_label);
if (ret < 0) {
    strcpy((char*)dev_info->manufact_label, MANUFACT_LABEL);
}

ret = module_config_get_int("adb_en", &temp_int);
if (ret < 0) {
    dev_info->adb_en = !ADB_ENABLE;
} else {
    dev_info->adb_en = (uint8_t)temp_int;
}
/*printf("INFO[%s]: adb en %d\n", MODULE_TAG, dev_info->adb_en);*/

return 0;
}
int video_param_init(video_info_t* video_info)
{
int ret;
int temp_int; // 使用这个变量去获取int型的数据，防止非int型变量引入地址时发生强转int型导致内存数据出错

ret = module_config_get_string("video_name", (char*)video_info->video_name);
if (ret < 0) {
    strcpy((char*)video_info->video_name, VIDEO_DEVICE_NAME);
}

ret = module_config_get_int("mc", &temp_int);
if (ret < 0) {
    video_info->mult = 2;
} else {
    video_info->mult = (uint8_t)temp_int;
}

ret = module_config_get_int("mps", &temp_int);
if (ret < 0) {
    video_info->mps = 1024;
} else {
    video_info->mps = temp_int;
}

/* get the number of supported maxpacketsize */
ret = module_config_get_int("mps_num", &temp_int);
if (ret < 0) {
    video_info->mps_num = 11;
} else {
    if (temp_int > 11) {
        printf("ERROR:mps_num > 11,please check uvc.config");
        return 0;
    }
    video_info->mps_num = temp_int;
}

/* get mps_list ,such as  3072, 2048, 1024 etc. */
video_info->mps_list = (uint32_t*)malloc(video_info->mps_num * sizeof(uint32_t));
if (!video_info->mps_list) {
    printf("ERROR(%s): mps_list malloc failed!\n", MODULE_TAG);
    return -1;
}
}

  2. 运行时控制

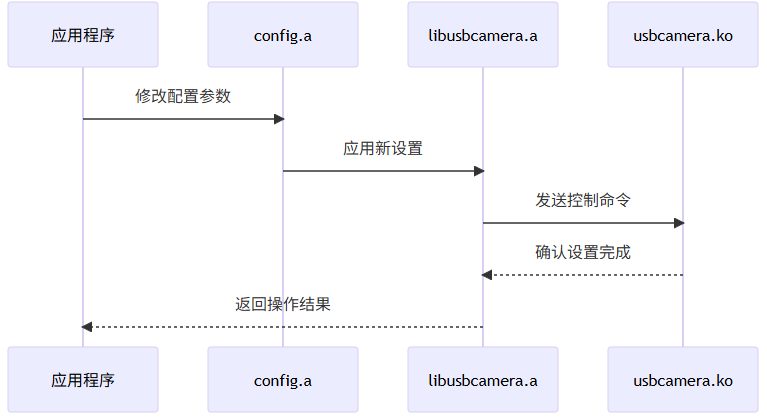

    用户调用libusbcamera.a的CT/PU/EU接口，通过内核驱动操作硬件；配置变更时，libconfig.a 同步更新到驱动层。
    以下是音视频控制代码：

    • UAC控制register 函数：

      static void register_audio_func(void)
{
#ifdef T23
a_func.get_AudioPcm = smartbar_audio_amic_pcm_get;
#else
if (uac_ctx.dmic_en)
    a_func.get_AudioPcm = smartbar_audio_dmic_pcm_get;
else
    a_func.get_AudioPcm = smartbar_audio_amic_pcm_get;
#endif
a_func.set_Mic_Volume = smartbar_set_mic_volume;
a_func.set_Spk_Volume = smartbar_set_spk_volume;
a_func.set_Mic_Mute = smartbar_set_mic_mute;
a_func.set_Spk_Mute = smartbar_set_spk_mute;
a_func.set_Mic_Samplerate = smartbar_set_mic_samplerate;
a_func.get_record_on = smartbar_get_record_on;
a_func.get_record_off = smartbar_get_record_off;
a_func.get_speak_on = smartbar_get_speak_on;
a_func.get_speak_off = smartbar_get_speak_off;
IF_Ucam_Audio_Func(&a_func);
}
int uac_control_init(void *param)
{
int ret = 0;
config_func_param_t *cfg_param = (config_func_param_t*)param;

/* uac context initialize */
memcpy(&uac_ctx, &cfg_param->audio_info, sizeof(audio_info_t));
if(uac_ctx.amic_en || uac_ctx.dmic_en || uac_ctx.spk_en){
    imp_audio_init();

    ret = IF_Ucam_Audio_Init(AUDIO_DEVICE_NAME, &cfg_param->audio_info);
    if (ret < 0) {
        printf("ERROR(%s): IF_UCAM_AUDIO_Init failed!\n", MODULE_TAG);
        return -1;
    }

    register_audio_func();

    ret = IF_Ucam_Audio_Start(&cfg_param->audio_info);
    if (ret < 0) {
        printf("ERROR(%s): IF_UCAM_AUDIO_Start failed!\n", MODULE_TAG);
        return -1;
    }
}

/* speak play */
if(uac_ctx.spk_en) {
    smartbar_audio_play_start();
    printf("INFO[%s]: audio play start...!\n", MODULE_TAG);
}

return 0;
}
    • UVC控制及回调函数：
      int uvc_control_init(void *param)
{
int ret;
if (param == NULL) {
    printf("ERROR(%s,%s): Pointer is null pointer!\n", MODULE_TAG, __func__);
    return -1;
}
config_func_param_t *cfg_param = (config_func_param_t*)param;
imp_attr_t *imp_attr = &cfg_param->imp_attr;
/* uvc context initialize */
uvc_ctx[0].stream_on = 0;
uvc_ctx[0].hvflip = imp_attr->hvflip;
uvc_ctx[0].sensor_fps = imp_attr->sensor_info[0].sensor_fps;
uvc_ctx[0].sensor_width = imp_attr->sensor_info[0].sensor_width;
uvc_ctx[0].sensor_height = imp_attr->sensor_info[0].sensor_height;
/* uvc init */
/* Step first */
ret = IF_Ucam_Video_Init(VIDEO_DEVICE_NAME);
if (ret < 0) {
    printf("ERROR(%s): IF_Ucam_Video_Init failed!\n", MODULE_TAG);
    return -1;
}
#if (VIDEO_NUM == 2)
#if (DUAL_SENSOR == 1)
uvc_ctx[1].stream_on = 0;
uvc_ctx[1].hvflip = imp_attr->hvflip;
uvc_ctx[1].sensor_fps = imp_attr->sensor_info[1].sensor_fps;
uvc_ctx[1].sensor_width = imp_attr->sensor_info[1].sensor_width;
uvc_ctx[1].sensor_height = imp_attr->sensor_info[1].sensor_height;
#endif
uvc_ctx[1].hvflip = imp_attr->hvflip;
ret = IF_Ucam_Video_Init(VIDEO2_DEVICE_NAME);
if (ret < 0) {
    printf("ERROR(%s): IF_Ucam_Video_Init failed!\n", MODULE_TAG);
    return -1;
}
printf("-------- video 2 init ok!\n");
#endif
register_video_callback();
register_ct_callback();
register_pu_callback();
register_eu_callback();
register_eventprocess_callback();
/* Step last */
ret = IF_Ucam_Video_Start();
if (ret < 0)
    printf("ERROR(%s): IF_UCAM_Video_Start failed!\n", MODULE_TAG);
return 0;
}

  3. 流数据处理

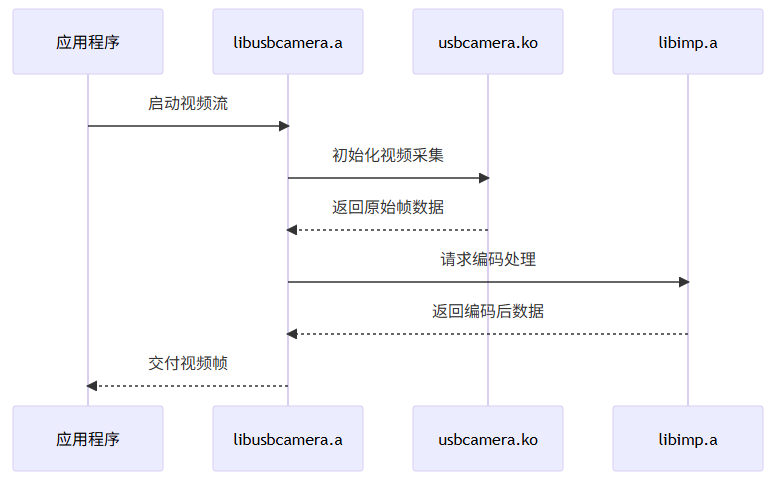

    UVC视频流：libimp.a 从驱动获取YUV数据并编码，输出到应用层。
    UAC音频流：libimp.a 处理PCM数据后传输至ALSA。
    以下是输出到扬声器代码：

        int smartbar_audio_amic_pcm_get(short *pcm)
        {

            /* Step 6: get audio record frame. */
            int ret = 0;
            int devID = 1;
            int chnID = 0;
        #ifdef MERT_ENABLE
            int len = 0;
            int audio_ns = uac_ctx.audio_ns;
            int samplerate = mic_samplerate_cur;
            int soundmode = uac_ctx.amic_info.soundmode;
            short save_data[320] = {0};
            int nframe = 2;
        #endif
            if(!mic_enable)
                return 0;

            ret = IMP_AI_PollingFrame(devID, chnID, 1000);
            if (ret != 0 ) {
                IMP_LOG_ERR(MODULE_TAG, "Audio Polling Frame Data error\n");
            }
            IMPAudioFrame frm;
            ret = IMP_AI_GetFrame(devID, chnID, &frm, BLOCK);
            if(ret != 0) {
                IMP_LOG_ERR(MODULE_TAG, "Audio Get Frame Data error\n");
                return 0;
            }
            /* Step 7: Save the recording data to a file. */
            memcpy((void *)pcm, frm.virAddr, frm.len);
        #ifdef MERT_ENABLE
            len = frm.len;
        #endif
            //struct timeval start;
            //gettimeofday(&start,NULL);
            //unsigned long long start_1 = 1000000 * start.tv_sec  +  start.tv_usec;
            //printf("%s: timestamp = %llu star_1 = %llu.\n",__func__, frm.timeStamp, start_1);
            /* Step 8: release the audio record frame. */
            ret = IMP_AI_ReleaseFrame(devID, chnID, &frm);
            if(ret != 0) {
                IMP_LOG_ERR(MODULE_TAG, "Audio release frame data error\n");
                return 0;
            }
        #ifdef MERT_ENABLE
            if (audio_ns == 1 && samplerate == 16000 && soundmode == 1){
                for(int frames = 0; frames < nframe; frames++)
                {
                    mert_ns_process(handle_ns, pcm + frames*320, save_data, 320);
                    memcpy(pcm + frames*320, save_data, 640);
                }
                return len;
            }
            else
        #endif
                return frm.len;
        }
        //输出扬声器
        int smartbar_audio_send_pcm_to_spk(void *pcm, int size)
        {
            int devID = 0;
            int chnID = 0;
            int ret = -1;
            // 准备音频帧
            IMPAudioFrame frm;
            frm.virAddr = (uint32_t *)pcm;
            frm.len = size;

            // 发送音频帧
            ret = IMP_AO_SendFrame(devID, chnID, &frm, BLOCK);
            if (ret != 0) {
                fprintf(stderr, "IMP_AO_SendFrame error: %d\n", ret);
                return -1 ;
            }
            return 0;
    }
    static void *_ao_test_play_thread(void *argv)
    {
        /*int size = 0;*/
        int ret = -1;
        int devID = 0;
        int chnID = 0;

        prctl(PR_SET_NAME, "audio_speak");

        struct Ucamera_Audio_Frame u_frame;
        /*struct timeval time_cur;*/
        /*uint32_t time_recv;*/

        while (!ao_play_stop) {

            //USB mic 模式
            #ifndef AUDIO_AMIC_TO_SPK
            ret = IF_Ucam_Audio_Get_Frame(&u_frame);
            if (ret || u_frame.len <= 0)
            {
                usleep(10000);
                continue;
            }

            /* Step 5: send frame data. */
            IMPAudioFrame frm;
            frm.virAddr = (uint32_t *)u_frame.data;
            frm.len = u_frame.len;
            ret = IMP_AO_SendFrame(devID, chnID, &frm, BLOCK);
            //ret = IMP_AO_SendFrame(devID, chnID, &frm, BLOCK);
            if (ret != 0) {
                IMP_LOG_ERR(MODULE_TAG, "send Frame Data error\n");
                usleep(10000);
                continue;
            }

            IF_Ucam_Audio_Release_Frame(&u_frame);
            #else // mic采集直接输出扬声器模式

                #define smartbar_RATE     8000   // 采样率
                #define CHANNELS        1       // 单声道
                #define BITWIDTH        16      // 16位采样精度
                #define FRAME_SIZE      320    // 每帧采样点数
                #define BYTES_PER_FRAME (FRAME_SIZE * CHANNELS * BITWIDTH / 8)
                #define IMP_AUDIO_BUF_SIZE BYTES_PER_FRAME
                short pcm[IMP_AUDIO_BUF_SIZE]={0};
                int size = smartbar_audio_amic_pcm_get(&pcm);
                //输出扬声器
                smartbar_audio_send_pcm_to_spk((void *)&pcm, size);
            #endif
        }
        /* pthread_exit(0); */
        return NULL;
    }
应用调用UVC框图
+-----------------------+
|      Application      |
+-----------------------+
           |
           v
+-----------------------+
|     libusbcamera.a    |<---(CT/PU/EU)--->[usbcamera.ko]
|  (依赖libconfig.a等)   |                   |  ^
+-----------------------+                   |  |
           |                                v  |
+-----------------------++     +-----------------------+
|      libimp.a        |<------|   Video/Audio Data    |
| (编码/取流接口)       |       | (YUV420/PCM)         |
+-----------------------+       +-----------------------+
                                           ^
                                           |
                                  +-------------------+
                                  |  Hardware Device  |
                                  | (Camera/Microphone)|
                                  +-------------------+

初始化流程及步骤如下

  1. 加载usbcamera.ko驱动，注册设备节点
  2. 应用程序加载libusbcamera.a库
  3. 解析uvc.config配置文件
  4. 初始化CT、PU、EU各功能模块
  5. 配置编解码参数和流媒体设置**

视频采集流程如下：
file

应用控制控制流程如下:
file

四、关键特性

  1. 模块化设计
    各功能解耦，如编码库libimp.a独立于驱动，便于替换编码算法。

  2. 灵活配置
    通过uvc.config动态调整设备参数，无需重新编译驱动。

  3. 扩展性
    EU模块支持二次开发，可集成AI或图像处理算法。

  4. 多格式支持
    视频支持YUV/MJPG/H264/H265，音频支持PCM多种采样率。

版权声明

版权声明

内容来源及使用限制

欢迎访问 TomgZHE研习社（网址：https://blog.tomgzhe.com）。本网站部分文章内容源自网络，仅作学习交流与参考分享;若您发现有内容涉嫌侵权，请立即联系 tomgzhe@qq.com，我们将在接到通知后的 48 小时内核实并删除相关侵权内容。

软件资源相关规定

本网站为个人非盈利性质的站点，所有软件资源均来自网络。这些资源仅用于个人学习、研究和参考，严禁用于任何商业用途。您下载和使用本网站软件资源即表示您同意仅将其用于学习目的，若因违反此规定导致任何法律纠纷或损失，责任由您自行承担。

原创版权

本网站上的原创内容，包括但不限于文字作品、自行设计的图片、独家制作的音频视频等，其版权均归本网站所有。未经本网站书面授权，任何组织或个人不得擅自复制、转载、摘编、传播或以其他任何方式使用这些原创内容。如需使用，请提前与我们联系并获得书面许可，同时需在显著位置注明出处及作者信息。

转载与引用规范

若您需转载本网站文章，务必注明文章来源为 “[TomgZHE研习社]，原文链接：[https://blog.tomgzhe.com/index.php/2025/09/17/jz_uvc_info]”；对于有明确作者署名的文章，还需完整保留作者姓名。在引用本网站内容时，请确保内容准确无误，并遵循学术及行业的引用规范。

Like (0)
Donate 微信扫一扫打赏 微信扫一扫打赏 支付宝扫一扫打赏 支付宝扫一扫打赏
tomgzhe的头像tomgzhe
0 0
Previous 2025年9月12日 15:20
Next 2025年10月16日

相关推荐

发表回复

Please Login to Comment
联系我们

联系我们

400-800-6666

在线咨询： QQ交谈 邮件：tomgzhe@qq.com 工作时间：周一至周五，9:30-18:30，节假日休息

关注微信
关注微信
SHARE
TOP
蛇年新气象！从2025年2月起，本博客将在保留科技板块基础上，新增生活美学、个人成长等多元内容，希望能为大家带来更丰富的阅读体验，敬请期待！
