海思平台芯片架构概述

以海思HI5662/5682举例

• 海思IC内部固化代码，即BootROM是固化在CPU内部的代码，主要负责从SPI NAND加载初始化CLK 、DDR程序，完成相应的硬件初始化；esbc 是引导uboot 启动的关键，主要是负责配置flash工作方式以及读取FLASH 中的uboot数据，完成uboot启动工作。


  功能描述

  BootROM，这一阶段流程、功能已经写死在芯片中，支持的功能如下：

• 从Flash中读取esbc，并引导esbc。
• 支持在引导esbc前，通过“ctrl+c”进入命令模式（调试阶段）。
  1. 支持通过help命令查看相关命令用法。
  2. 支持内存读写命令。
  3. 支持ymodem协议，通过串口加载镜像。
  4. 支持引导或运行ddr上的程序。
  5. esbc，对应镜像hi_esbc.bin。
• 从Flash中读取U-Boot，并引导U-Boot。
  1. U-Boot，对应镜像hi_uboot.bin。基于开源U-Boot：
• 从Flash中读取Linux内核，并引导Linux内核。
• 支持在引导Linux内核前，通过按任意键进入命令行模式。
  1. Linux内核，对应镜像kernel.images。

注：BootROM 内部代码不可修改，修改需要海思重新流片；HI5662 没有esbc，则无需esbc进行引导。

海思系统启动配置

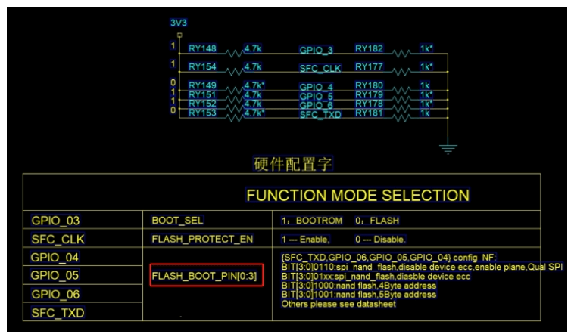

海思由于bootROM代码是固化不可修改的，因此当我们进行切换启动存储介质时，需要通过硬件配置完成，以Hi5662Y SPINAND举例（其他型号类似），详细描述如下：

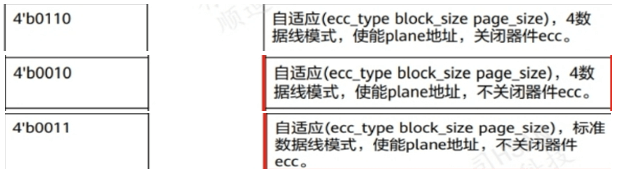

配置描述

0110 --> 默认4线data，关闭ondie ECC，20pcs存在4pcs不良（存在部分颗粒无法启动）
0010 --> 4线data，开启ondie ECC，20pcs存在4pcs不良（存在部分颗粒无法启动），无法启动的数据存在偏移。
0011 -->1线data，开启ondie ECC，20pcs存在1pcs,最终排查时FLASH设计缺陷导致。

bootROM 烧录镜像

• 部分芯片支持bootrom命令行，在Flash内没有正确的boot镜像时，可以通过命令行引导boot，以Hi5682为例，系统上电，按“ctrl+c”进入bootrom命令模式，如下图所示：

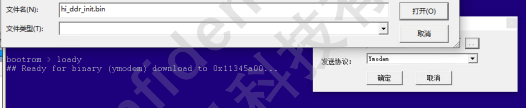

  加载镜像hi_ddr_init.bin
  loady
  run 0x11345a00
  #加载镜像hi_uboot.bin

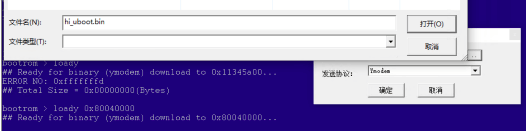

  loady 0x80040000
  go 0x80040000

• 首先初始化化DDR，使用ymodem通过串口加载DDR初始化脚本，并运行DDR初始化脚本

• 其次使用ymodem通过串口加载U-Boot，并运行uboot

uboot tftp分区烧录

为了简化烧写流程，将步骤封装成了bootmenu菜单，bootmenu菜单可以通过“bootmenu”命令行进入，根据需要通过键盘↑↓按键选择对应的菜单即可完成对应分区镜像升级。 【示例】bootmenu菜单示例：

 *** U-Boot Boot Menu ***
 update rootfs
 update kernel.images
 update uboot
 reboot uboot
 U-Boot console
 Press UP/DOWN to move, ENTER to selec
