SSC333 架构概述

SSC333 架构概述

SSC333 是一种常见的嵌入式系统架构，通常用于教学或基础硬件开发。该架构基于精简指令集（RISC）设计，支持基本的算术逻辑运算、数据存储和分支控制。SCC333 架构的核心组件包括寄存器组、ALU（算术逻辑单元）、控制单元和内存管理模块。其特点是结构简单、易于理解，适合初学者学习计算机组成原理。

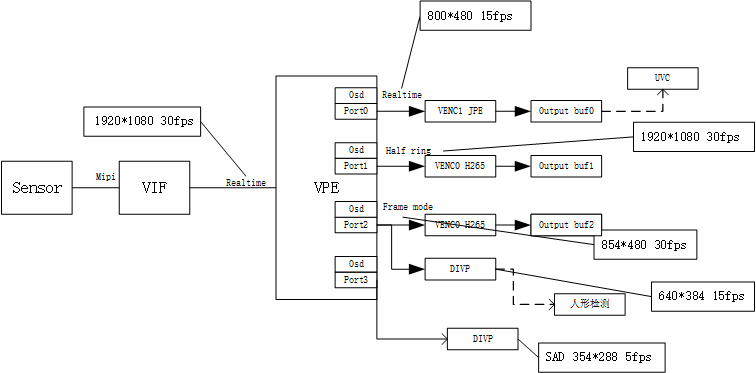

1）SSC335做单目200W猫眼门铃，需要人形算法，支持旋转。
2）主流1080P30，辅流480P30，主流辅流均需要旋转。
3）一路MJPEG 480*800 15FPS的通过UVC给屏幕显示（也可以不做旋转，屏幕那边有旋转功能）。
4）搭配16M spinor flash。
5）Wifi搭配BL616。
6）有带屏（通过UVC接显示屏）和不带屏两种产品。

SSC333 编译流程

1.配置toolchain
export CROSS_COMPILE=arm-eabi-
export PATH=/your path/toolchain/gcc-sigmastar-9.1.0-2019.11-x86_64_arm-eabi/bin:$PATH
2.编译
2.0 cd rtk/kernel/rtk/proj
2.1 执行 ./tng/configure.pl
2.2 选  infinity6b0_64_nor_isw，然后一直按电脑enter键就好 （注意配置可选）
2.3 make clean;make

3.生成的rtk bin
3.0 生成目录build/infinity6b0_64_nor_isw/out/infinity6b0_64_nor_isw.bin
3.1把这个bin copy到alkaid/project/image/output/images/目录下命名成rtos

build RTK（nand flash）
1.配置toolchain
export CROSS_COMPILE=arm-eabi-
export PATH=/your path/toolchain/gcc-sigmastar-9.1.0-2019.11-x86_64_arm-eabi/bin:$PATH
2.编译
2.0 cd rtk/kernel/rtk/proj
2.1 执行 ./tng/configure.pl
2.2 选  infinity6b0_64_spinand_isw，然后一直按电脑enter键就好 （注意配置可选）
2.3 make clean;make

3.生成的rtk bin
3.0 生成目录build/infinity6b0_64_spinand_isw/out/infinity6b0_64_spinand_isw.bin
3.1把这个bin copy到alkaid/project/image/output/images/目录下命名成rtos

4.更新rtos
开机一直按enter进到boot
配置ip
执行estar scripts/[[rtos

5.编译alkaid （linux）
配置toolchain
export CROSS_COMPILE=arm-linux-gnueabihf-
export ARCH=arm
export PATH=/your path/gcc-sigmastar-9.1.0-2019.11-x86_64_arm-linux-gnueabihf/bin:$PATH

编译：
#cd project
#nor
#./setup_config.sh configs/ipc-rtos/i6b0/nor-ramdisk.glibc.009a.64.qfn88
#nand
#./setup_config.sh configs/ipc-rtos/i6b0/nand-ramdisk.glibc.009a.64.qfn88
#make clean -j8
#make image-nocheck -j8

生成的image目录：
alkaid/project/image/output/images

基础分区及流程介绍

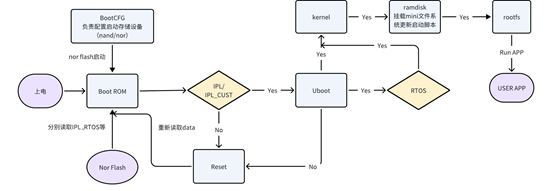

![image-BOOTROM]

•   IPL:CPU上电后首先跑到的是rom code，顾名思义代码保存在特殊的ROM中，且是只读的。ROM code跑完后会读取NOR Flash 0地址的位置，这个位置就是IPL文件存放的位置，IPL里主要功能是做一些基础的硬件初始化，例如设定当前DDR参数，以及GPIO/IIC相关等。
•   IPL_CUST：IPL初始化的是一些共有的硬件模块，IPL_CUST中会根据当前板子的实际情况初始化客制化板子硬件的可执行的二进制文件，例如客制化的GPIO管教，IIC配 置。
•   UBOOT：UBOOT 的二进制文件存放分区。
•   ENV：UBOOT 的环境变量存放分区。
•   RTOS： 存放 rtk(rtos) 二进制文件
•   MISC：MISC 分区主要包含一些 rtk 配置，little fs 会挂载到这个分区，支持 linux 读写，rtk 只读
•   KERNEL：存放内核的二进制文件。
•   ROOTFS：rootfs 根文件系统。
•   USER: 主要存放应用程序，以及应用程序依赖文件。

修改波特率说明

1.  替换IPL无安全认证方式的bin文件

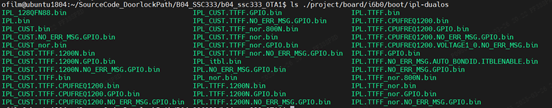

project/board/i6b0/boot/ipl-dualos 整个目录下的文件进行替换（使用IPL_未开启安全认证）;下载链接https://pm.comake.online/issues/30163  IPL_2-24测试波特率1500000.7z文件:

2.  修改生成set_config配置的.mk的配置文件
（1）修改文件 ./project/image/configs/i6b0/nor-ramdisk.rtos.squashfs.partition.config
115200n8r 改成 1500000n8r
（2）修改文件./project/image/configs/i6b0/script_nor.mk
115200改成 1500000

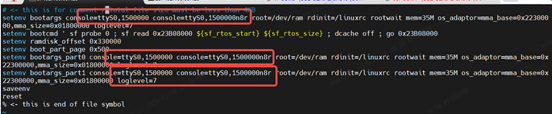

修改后需要重新编译生成文件set_config在project/image/output/images/scripts/目录下
这里已修改loglevel为例，当loglevel值为7时，就是开启了kernel日志打印，为3时，就是普通的日志级别。

3.  修改kernel 设备树dts文件
./kernel/arch/arm/boot/dts/infinity6b0-ssc009a-s01a-lh.dts
115200n8r 改成 1500000n8r
4.  修改uboot
./boot/include/configs/infinity6b0.h
#define CONFIG_BAUDRATE     1500000
115200改成 1500000
5.  修改rtos,屏蔽硬件流控
./rtk/proj/sc/driver/sysdriver/uart/hal/infinity6b0/src/hal_fuart.c
// hal_uart_hw_init(HAL_UART0);
// hal_uart_debug_init(HAL_UART0);
6.  需clean，后重新编译（否则存在编译残留，生成set_config等无效）
执行build.sh 脚本编译(需要先更新的IPL 、IPL_CUST、MXP_SF (提供usb烧录接口)以及uboot)
./build.sh -c all     #清除所有模块 包括 rtk,uboot ，kernel 等
./build.sh -m all    #编译所以模块 包括 rtk,uboot ，kernel 等

烧录更新

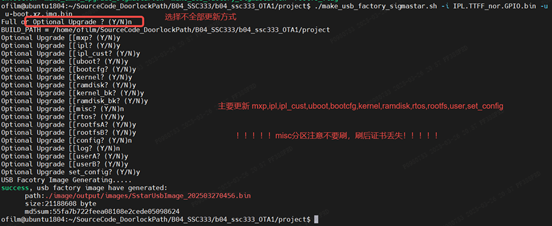

1. 制作烧录固件包（选择性更新分区）

   ./make_usb_factory_sigmastar.sh -i IPL.TTFF_nor.GPIO.bin -u u-boot.xz.img.bin

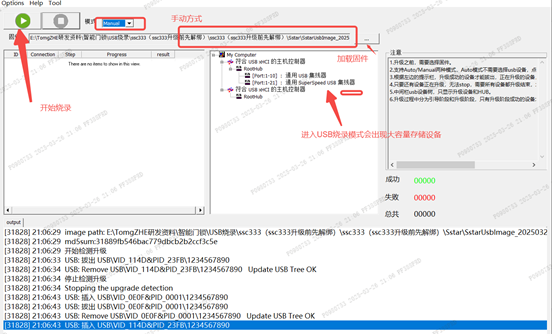

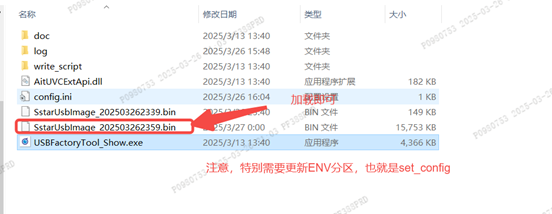

2. 通过USBFactoryTool_Show.exe烧录工具烧录

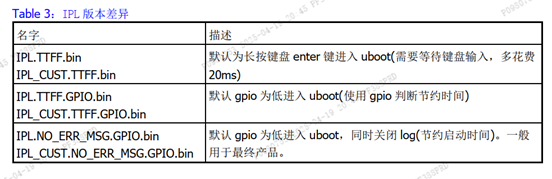

3. 救砖烧录(如果烧录过程中损坏分区，则需要特殊的串口工具进行猫眼调试串口烧录)，以下是对应IPL固件描述：


• 烧录bin打包后的地址偏移如下：

  ./boot/IPL.TTFF_nor.GPIO.bin : 0x00000
  ./boot/IPL_CUST.TTFF_nor.GPIO.bin : 0x10000
  ./boot/MXP_SF.bin : 0x20000
  ./boot/u-boot.xz.img.bin : 0x30000

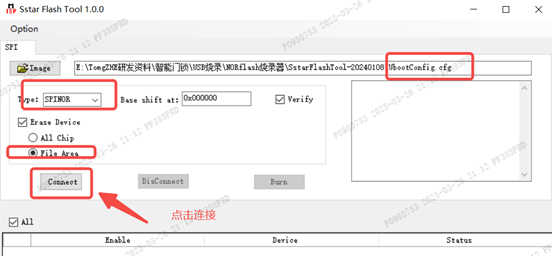

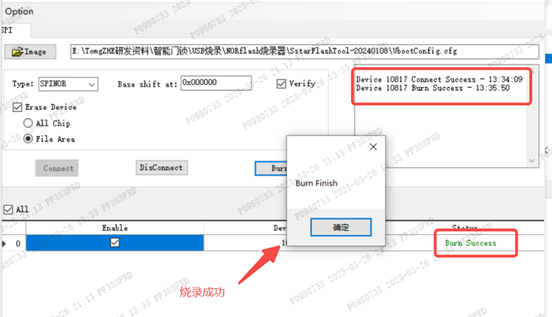

• 使用SstarFlashTool 工具串口烧录，需要拷贝project/image/output/images/boot/下面的文件（根据自己需求可以直接拷贝boot目录，然后修改cfg配置IPL等bin文件的路径）


• 加载及烧录
